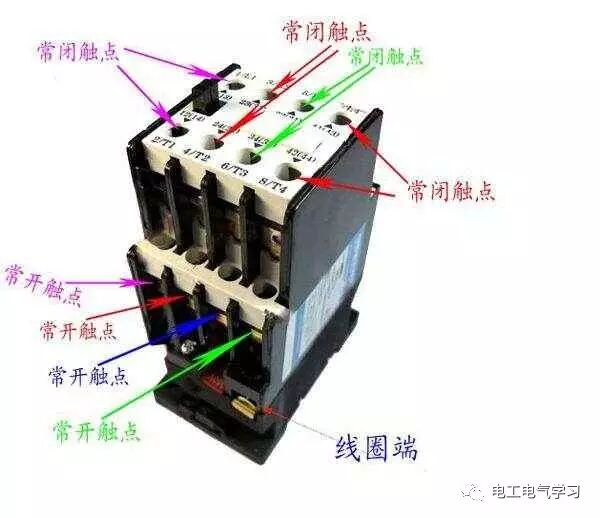

交流接触器各接线端子作用图解
常规L1,L2,L3为A相，B相，C相电源进线；
常规T1,T2,T3为A相，B相，C相电源出线；
A1,A2为接触器线圈两端；有两个A2是厂家为方便接线，A2有两个接线点，是一样的，接线时可以A1,A2接在接触器一侧，也可以接在接触器两侧；
13NO，14NO为常闭接点；
科普一下：
NC和NO都是辅助触点，NC是常闭点，NO是常开点。NO和NC的触点编号是有规律的。11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对常开点，以此类推，凡是有2的点，都是常闭点，有4的点，都是常开点。偶数编号是引出端，奇数编号是公共端。
