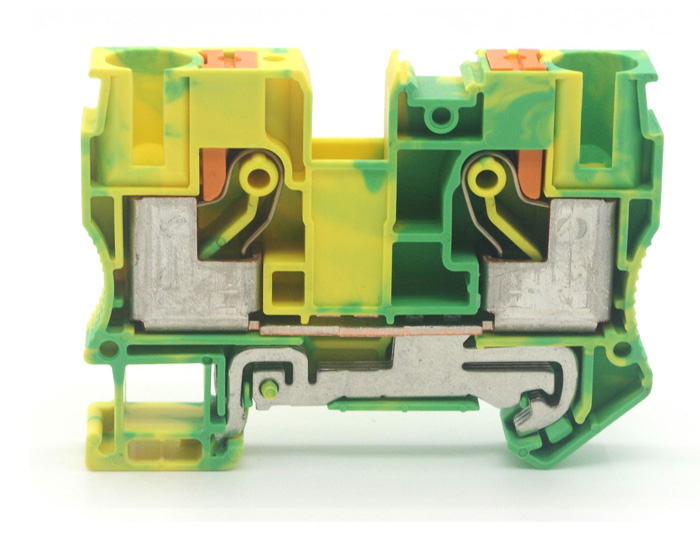

PT10-PE
产品类型直通式接线端子应用领域铁路工业机械工程工厂工程连接量2行数1电位1绝缘特性过电压类别III污染等级3电气特性额定浪涌电压8 kV额定条件下的最大功耗1.82…
点击数：2874
详细描述
- 技术参数
- 尺寸图
- 订购方式
- 相关附件
- pdf下载
| 产品类型 | 直通式接线端子 |
| 应用领域 | 铁路工业 |
| 机械工程 | |
| 工厂工程 | |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 1.82 W |
| 每层的连接数量 | 2 |
| 额定横截面 | 10 mm² |
| 剥线长度 | 18 mm |
| 塞规 | A6 |
| 连接符合标准 | IEC 60947-7-1 |
| 硬导线横截面 | 0.5 mm² ... 16 mm² |
| 横截面 AWG | 20 ... 6 |
| 柔性导线横截面 | 0.5 mm² ... 16 mm² |
| 导线横截面，柔性[AWG] | 20 ... 8 |
| 柔性导线横截面（套管，带/不带塑料绝缘管） | 0.5 mm² ... 10 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.5 mm² ... 10 mm² |
| 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管） | 0.5 mm² ... 4 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 1.5 mm² ... 4 mm² |
| 标称电流 | 57 A |
| 最大负载电流 | 70 A (具有16 mm²导线横截面，刚性) |
| 额定电压 | 1000 V |
| 额定横截面 | 10 mm² |
| 直接插拔式连接横截面 | |
| 硬导线横截面 | 1 mm² ... 16 mm² |
| 柔性导线横截面（套管，带/不带塑料绝缘管） | 4 mm² ... 10 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 2.5 mm² ... 10 mm² |
| 额定参数 (ATEX/IECEx) | |
| ATEX证书 | SEV 13 ATEX 0159 U |
| IEC防爆证书 | IECEx SEV 13.0005 U |
| 标识 | Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 3212057 D-PT 10 |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| 插入式桥接件 / FBS 2-10 / 3005947 | |
| 插入式桥接件 / FBS 5-10 / 3005948 | |
| 桥接数据 | 48 A / 10 mm² |
| 防爆温度上升 | 40 K (52.5 A / 10 mm²) |
| 标称工作电压 | 500 V |
| 用于使用桥接件进行桥接 | 550 V |
| 额定绝缘电压 | 500 V |
| Ex等级 常规 | |
| 额定电流 | 52.5 A |
| 最大负载电流 | 61.5 A |
| 接触电阻 | 0.43 mΩ |
| Ex 连接数据 概述 | |
| 额定横截面 | 10 mm² |
| 额定接线容量AWG | 8 |
| 刚性接线容量 | 0.5 mm² ... 16 mm² |
| 接线容量AWG | 20 ... 6 |
| 柔性接线容量 | 0.5 mm² ... 10 mm² |
| 接线容量AWG | 20 ... 8 |
| 宽度 | 10.2 mm |
| 端板宽度 | 2.2 mm |
| 高度 | 49.5 mm |
| NS 35/15高度 | 58 mm |
| NS 35/7,5高度 | 50.5 mm |
| 长度 | 67.7 mm |
| 颜色 | 灰色 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 电涌电压测试 | |
| 测试电压设定值 | 9.8 kV |
| 结果 | 通过测试 |
| 温升测试 | |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 通过测试 |
| 短时耐受电流 10 mm² | 1.2 kA |
| 短时耐受电流 16 mm² | 1.92 kA |
| 结果 | 通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 2.2 kV |
| 结果 | 通过测试 |
| 机械参数 | |
| 开口式侧板 | 是 |
| 机械强度 | |
| 结果 | 通过测试 |
| 载体上的附件 | |
| DIN导轨/固定支点 | NS 35 |
| 测试力设定值 | 5 N |
| 结果 | 通过测试 |
| 导线损坏和松动测试 | |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 导线横截面／重量 | 0.5 mm² / 0.3 kg |
| 10 mm² / 2 kg | |
| 16 mm² / 2.9 kg | |
| 结果 | 通过测试 |
| 老化 | |
| 温度循环 | 192 |
| 结果 | 通过测试 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s²)²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 通过测试 |
| 环境条件 | |
| 环境温度（运行） | -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 连接符合标准 | IEC 60947-7-1 |
| 安装类型 | NS 35/7,5 |
| NS 35/15 |
