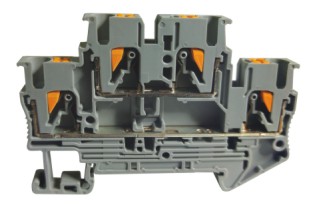

PTTB2.5
产品类型多层接线端子应用领域铁路工业连接量4行数2电位2绝缘特性过电压类别III污染等级3电气特性额定浪涌电压6 kV额定条件下的最大功耗0.77 W连接数据每层的…
点击数：3768
详细描述
- 技术参数
- 尺寸图
- 订购方式
- 相关附件
- pdf下载
| 产品类型 | 多层接线端子 |
| 应用领域 | 铁路工业 |
| 连接量 | 4 |
| 行数 | 2 |
| 电位 | 2 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 0.77 W |
| 每层的连接数量 | 2 |
| 额定横截面 | 2.5 mm² |
| 额定接线容量AWG | 12 |
| 第一和第二层 | |
| 剥线长度 | 8 mm ... 10 mm |
| 塞规 | A4 |
| 连接符合标准 | IEC 60947-7-1 |
| 硬导线横截面 | 0.14 mm² ... 4 mm² |
| 横截面 AWG | 26 ... 12 |
| 柔性导线横截面 | 0.14 mm² ... 4 mm² |
| 导线横截面，柔性[AWG] | 26 ... 14 |
| 柔性导线横截面（套管，带/不带塑料绝缘管） | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管） | 0.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² |
| 标称电流 | 22 A (2.5 mm²，可连接导线横截面) |
| 最大负载电流 | 26 A (具有4 mm²导线横截面，刚性) |
| 额定电压 | 500 V |
| 额定横截面 | 2.5 mm² |
| 第一和第二层 直接插拔式连接横截面 | |
| 硬导线横截面 | 0.34 mm² ... 4 mm² |
| 柔性导线横截面（套管，带/不带塑料绝缘管） | 0.34 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.34 mm² ... 2.5 mm² |
| 额定参数 (ATEX/IECEx) | |
| ATEX证书 | PTB 09 ATEX 1111 U |
| IEC防爆证书 | IECEx PTB 10.0021 U |
| 标识 | Ex eb IIC Gb |
| 工作温度范围 | -60 °C ... 110 °C |
| Ex认证附件 | 3211634 D-PTTB 2,5 |
| 3030747 ATP-STTB 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| 插入式桥接件 / FBS 2-5 / 3030161 | |
| 插入式桥接件 / FBS 3-5 / 3030174 | |
| 插入式桥接件 / FBS 4-5 / 3030187 | |
| 插入式桥接件 / FBS 5-5 / 3030190 | |
| 插入式桥接件 / FBS 10-5 / 3030213 | |
| 插入式桥接件 / FBS 20-5 / 3030226 | |
| 插入式桥接件 / FBS 50-5 / 3038930 | |
| 桥接数据 | 16 A / 2.5 mm² |
| 防爆温度上升 | 40 K (18 A / 2.5 mm²) |
| 标称工作电压 | 400 V |
| 用于使用桥接件进行桥接 | 440 V |
| - 不相邻的接线端子之间桥接 | 352 V |
| - 切割至所需长度的桥接 | 166 V |
| - 切割至所需长度的桥接，带盖板 | 352 V |
| - 切割至所需长度的桥接，带分隔板 | 440 V |
| 额定绝缘电压 | 400 V |
| Ex等级 常规 | |
| 额定电流 | 18 A |
| 最大负载电流 | 22 A |
| Ex 连接数据 概述 | |
| 额定横截面 | 2.5 mm² |
| 额定接线容量AWG | 14 |
| 刚性接线容量 | 0.14 mm² ... 4 mm² |
| 接线容量AWG | 26 ... 12 |
| 柔性接线容量 | 0.14 mm² ... 2.5 mm² |
| 接线容量AWG | 26 ... 14 |
| Ex等级 第1层 | |
| 接触电阻 | 1.2 mΩ |
| Ex等级 第2层 | |
| 接触电阻 | 0.92 mΩ |
| 宽度 | 5.2 mm |
| 端板宽度 | 2.2 mm |
| 高度 | 45.8 mm |
| NS 35/15高度 | 55 mm |
| NS 35/7,5高度 | 47.5 mm |
| 高度 | 1.87 " |
| 长度 | 68 mm |
| 颜色 | 灰色 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 电涌电压测试 | |
| 测试电压设定值 | 7.3 kV |
| 结果 | 通过测试 |
| 温升测试 | |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 通过测试 |
| 短时耐受电流 2.5 mm² | 0.3 kA |
| 短时耐受电流 4 mm² | 0.48 kA |
| 结果 | 通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 1.89 kV |
| 结果 | 通过测试 |
| 机械参数 | |
| 开口式侧板 | 是 |
| 机械强度 | |
| 结果 | 通过测试 |
| 载体上的附件 | |
| DIN导轨/固定支点 | NS 35 |
| 测试力设定值 | 1 N |
| 结果 | 通过测试 |
| 导线损坏和松动测试 | |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 导线横截面／重量 | 0.14 mm² / 0.2 kg |
| 2.5 mm² / 0.7 kg | |
| 4 mm² / 0.9 kg | |
| 结果 | 通过测试 |
| 老化 | |
| 温度循环 | 192 |
| 结果 | 通过测试 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 250 Hz |
| ASD等级 | 6.12 (m/s²)²/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 30g |
| 电击时间 | 18毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 通过测试 |
| 环境条件 | |
| 环境温度（运行） | -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 连接符合标准 | IEC 60947-7-1 |
| 安装类型 | NS 35/7,5 |
| NS 35/15 |
