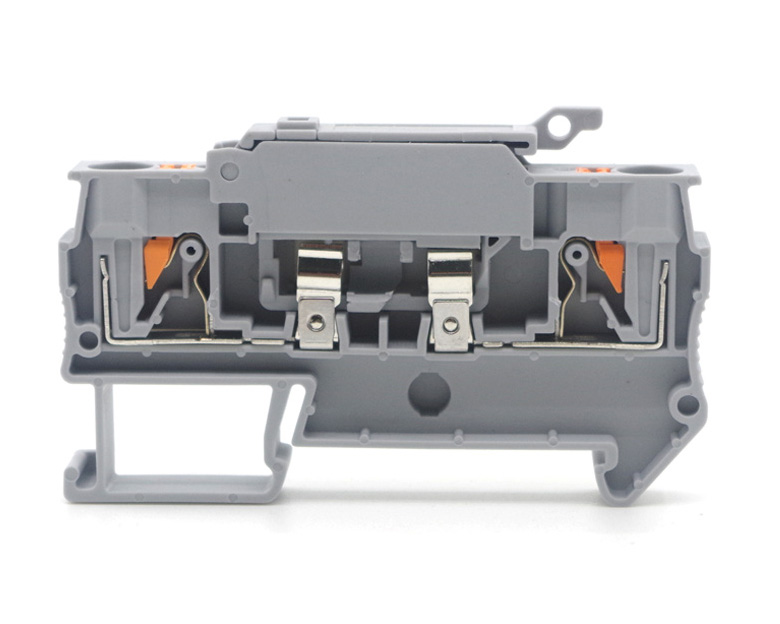

PTC4-HESI
概述电流取决于所用的保险丝，电压取决于指示灯。产品属性产品类型保险丝端子连接量2行数1电位1绝缘特性过电压类别III污染等级3电气特性保险丝类型玻璃 / 陶瓷 / …
点击数：3684

详细描述

  • 技术参数
  • 尺寸图
  • 订购方式
  • 相关附件
  • pdf下载

概述 电流取决于所用的保险丝，电压取决于指示灯。
产品类型 保险丝端子
连接量 2
行数 1
电位 1
绝缘特性
过电压类别 III
污染等级 3
保险丝类型 玻璃 / 陶瓷 / ...
额定浪涌电压 6 kV
额定条件下的最大功耗 1.02 W
保险丝 G / 5 x 20
最大功率损耗 最大 1.6 W (单排保险丝端子，在发生过载时提供保护)
最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)
最大 4 W (单排保险丝端子，在短路时提供保护)
最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)
每层的连接数量 2
额定横截面 4 mm²
第一层
剥线长度 10 mm ... 12 mm
塞规 A4
连接符合标准 IEC 60947-7-3
硬导线横截面 0.2 mm² ... 6 mm²
横截面 AWG 24 ... 10
柔性导线横截面 0.2 mm² ... 4 mm²
导线横截面，柔性[AWG] 24 ... 12
柔性导线横截面（套管，带/不带塑料绝缘管） 0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.25 mm² ... 4 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 1 mm²
标称电流 6.3 A
最大负载电流 6.3 A (电流取决于所用的保险丝)
额定电压 500 V
额定横截面 1 mm²
第一层 直接插拔式连接横截面
硬导线横截面 0.5 mm² ... 6 mm²
柔性导线横截面（套管，带/不带塑料绝缘管） 0.5 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.5 mm² ... 4 mm²
额定参数 (ATEX/IECEx)
标识 Ex ec llC Gc
工作温度范围 -60 °C ... 130 °C
Ex认证附件 3270100 D-PTC 2,5-TWIN-MT
3030721 ATP-ST 4
1204517 SZF 1-0,6X3,5
1207608 ST-BW
Ex 连接数据 概述
额定横截面 4 mm²
额定接线容量AWG 12
刚性接线容量 0.2 mm² ... 6 mm²
接线容量AWG 24 ... 10
柔性接线容量 0.2 mm² ... 4 mm²
接线容量AWG 24 ... 12
柔性导线横截面，不带绝缘套管的最小冷压头 0.14 mm²
柔性导线横截面，不带绝缘套管的最大冷压头 2.5 mm²
单线/接线点，柔性，带冷压头，不带塑料套管，AWG 26 ... 12
宽度 8.2 mm
端板宽度 2.2 mm
高度 35.3 mm
NS 35/15高度 50.3 mm
NS 35/7,5高度 42.8 mm
长度 67.8 mm
颜色 黑色
阻燃等级，符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） 130 °C
绝缘材料相对温度指数（电气，UL 746 B） 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
机械参数
开口式侧板 是
振荡/宽频带噪音
规格 DIN EN 50155 (VDE 0115-200):2008-03
频谱 2类，B级使用寿命测试，在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴 （正向与负向）
结果 通过测试
环境条件
环境温度（运行） -60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。)
环境温度（存放/运输） -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)
环境温度（组装） -5 °C ... 70 °C
环境温度（执行） -5 °C ... 70 °C
允许湿度（存放/运输） 30 % ... 70 %
连接符合标准 IEC 60947-7-3
安装类型 NS 35/7,5
NS 35/15
