JH1系列组合型接线端子
概述绝缘件采用热塑性聚酯PBT，导电金属结构件采用板式瓦楞螺钉压接，连接导线截面0.75~35mm2。主要适用于额定工作电压：交流50Hz (60Hz) 500V…
点击数：7779

详细描述

概述

绝缘件采用热塑性聚酯PBT，导电金属结构件采用板式瓦楞螺钉压接，连接导线截面0.75~35mm2。主要适用于额定工作电压：交流50Hz (60Hz) 500V、直流 400V的电力系统中，作电气的过渡连结。端子基本结构的特征比较明显，规格齐全。G型导轨安装。

端子基本结构的特征代号表（指国内型号的端子）

基型

联络型

试验型

试验
联络型

特殊型

特殊
联络型

熔断
器型

开关型

焊接型

零线型

接地型

标记型

隔板

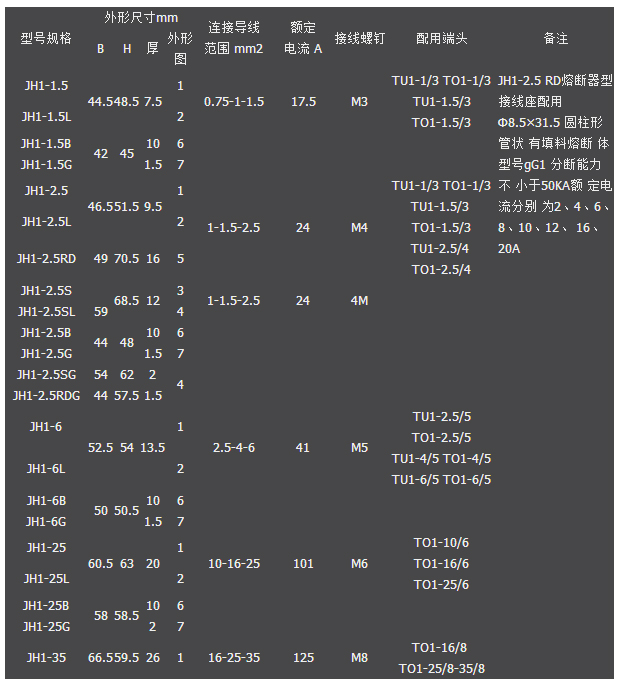

(1) JH1-□基型

(2) JH1-□L联络型

(3) JH1-2.5S试验型

4JH1-2.5SL试验联络型

(5) JH1-2.5RD熔断器型

(6) JH1-□B标记座

(7) JH1-35m2

(8)JH1-35L
